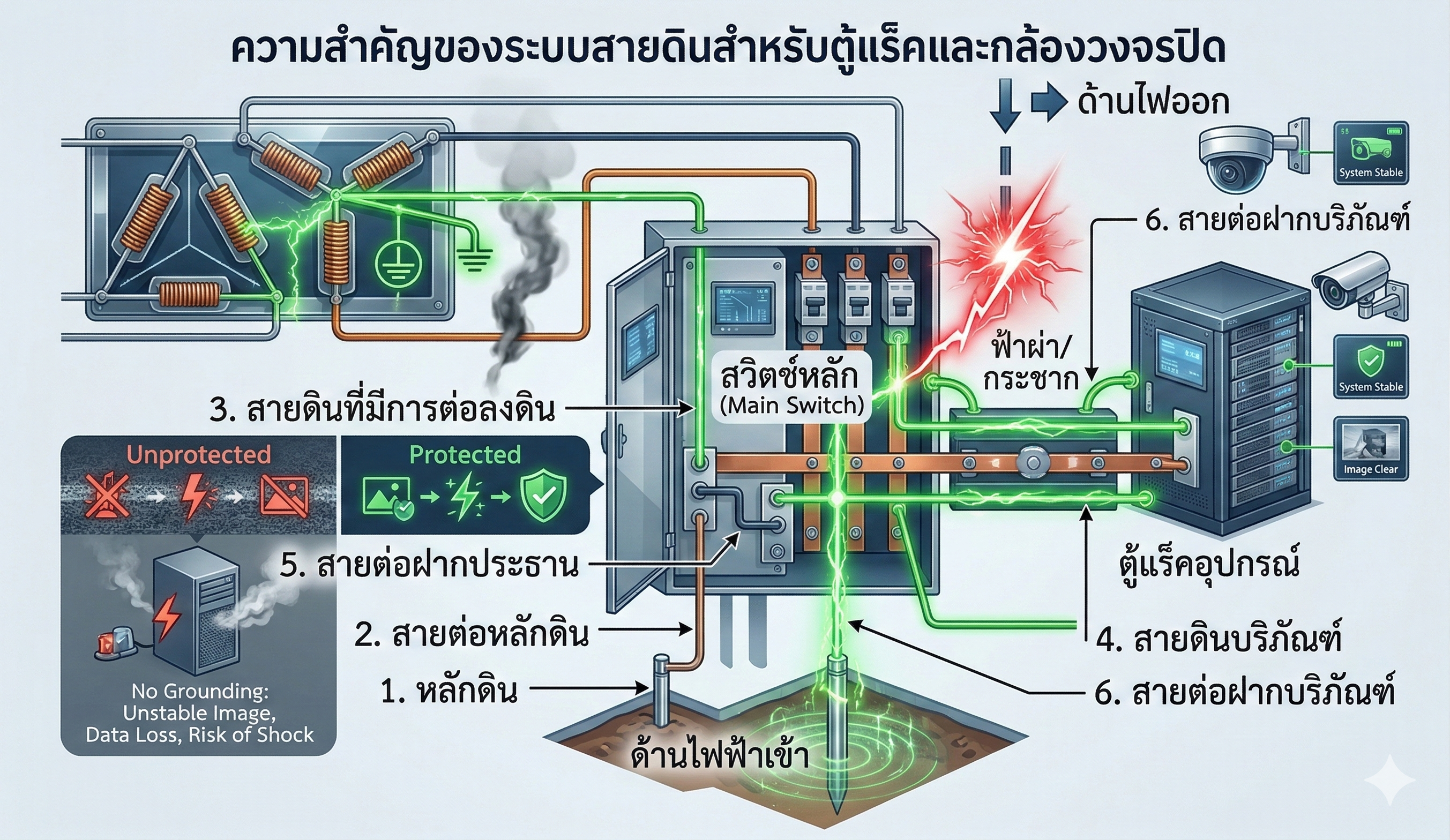

ระบบสายดิน (Grounding) สำคัญอย่างไรกับตู้แร็คและกล้องวงจรปิด?
อธิบายความสำคัญของระบบสายดิน (Grounding) สำหรับตู้แร็ค Server และกล้องวงจรปิด ปัญหาที่เกิดเมื่อไม่มีสายดิน และวิธีตรวจสอบเบื้องต้น โดยช่างต้น ต้นคอมเซอร์วิส
เคยถูกไฟช็อตเบาๆ เวลาแตะตัวถังโลหะของคอมพิวเตอร์หรือตู้แร็คไหมครับ? หรือกล้องวงจรปิดมีเส้นรบกวนในภาพ ทั้งที่สายสัญญาณปกติ? ปัญหาเหล่านี้มักมีต้นตอมาจาก ระบบสายดินที่ไม่ดีพอ บทความนี้ ช่างต้น จาก ต้นคอมเซอร์วิส จะอธิบายว่าสายดินสำคัญแค่ไหนและตรวจสอบอย่างไร
สายดิน (Ground) คืออะไร?
สายดินคือสายไฟสีเขียว (หรือเขียว-เหลือง) ที่เชื่อมต่ออุปกรณ์ไฟฟ้าเข้ากับ หลักดิน ที่ฝังอยู่ในพื้นดิน เพื่อให้กระแสไฟฟ้าที่รั่วออกมามีทางไปสู่ดินโดยตรง แทนที่จะวิ่งผ่านร่างกายคน
ระบบไฟฟ้ามาตรฐานในไทยใช้ 3 สาย:
- Line (L) — สีดำ/น้ำตาล — สายเส้นที่มีไฟ
- Neutral (N) — สีน้ำเงิน/ขาว — สายกลับ
- Ground (G) — สีเขียว/เขียว-เหลือง — สายดิน
ปัญหาที่เกิดขึ้นเมื่อไม่มีสายดิน หรือสายดินไม่ดี
1. ไฟช็อตเมื่อแตะตัวถังโลหะ
ถ้ามีกระแสรั่วในอุปกรณ์ (Ground Fault) โดยไม่มีสายดิน กระแสนั้นจะสะสมที่ตัวถัง และเมื่อคนแตะก็จะช็อตผ่านร่างกายลงดิน
2. ภาพกล้องวงจรปิดมีเส้นรบกวน (Ground Loop)
Ground Loop เกิดเมื่อกล้องวงจรปิดและ DVR/NVR ต่อสายดินคนละจุด ทำให้มีความต่างศักย์ไฟฟ้าเล็กน้อยระหว่าง 2 จุด ส่งผลให้ภาพกล้องมีเส้นดำหรือเส้นขาวแล่นผ่านภาพตลอดเวลา
3. อุปกรณ์เสียหายง่ายเมื่อฟ้าผ่า
ระบบสายดินที่ดีช่วยนำกระแสไฟฟ้าจากฟ้าผ่าลงดินก่อนที่จะวิ่งเข้าอุปกรณ์
4. เซิร์ฟเวอร์และอุปกรณ์ Network ทำงานผิดปกติ
อุปกรณ์ IT ที่ละเอียดอ่อน เช่น Switch, Server, และ Storage ต้องการ Ground ที่นิ่งและสะอาด เสียงรบกวนทางไฟฟ้า (Electrical Noise) จากสายดินที่ไม่ดีทำให้ข้อมูลผิดพลาดได้
วิธีตรวจสอบสายดินเบื้องต้น
ทดสอบด้วย Multimeter
- ตั้ง Multimeter ที่โหมด AC Voltage
- วัดระหว่าง Line (L) กับ Neutral (N) ควรได้ประมาณ 220V
- วัดระหว่าง Line (L) กับ Ground (G) ควรได้ประมาณ 220V
- วัดระหว่าง Neutral (N) กับ Ground (G) ควรได้ไม่เกิน 5V
ถ้าวัด N-G ได้สูงกว่า 5V แสดงว่าสายดินมีปัญหา
สังเกตจากอาการ
- โดนไฟช็อตเมื่อแตะตัวถังโลหะ — สายดินไม่ดี
- ภาพกล้องมีเส้นรบกวนวิ่งผ่าน — Ground Loop
- อุปกรณ์ Network รีสตาร์ทเองบ่อยๆ โดยไม่มีสาเหตุชัดเจน — สายดินมีปัญหา
มาตรฐานการต่อสายดินสำหรับตู้แร็ค (Server Rack)
- ตู้แร็คทุกตู้ต้องมีสายดินต่อถึงหลักดินโดยตรง ไม่ผ่านอุปกรณ์อื่น
- ขนาดสายดิน: ขั้นต่ำ 6 sq.mm สำหรับตู้แร็คขนาดเล็ก
- PDU (Power Distribution Unit) ในตู้แร็คต้องมี Ground Pin ครบ
- ห้ามต่อสายดินอนุกรม (ต่อกันเป็นสาย) ต้องต่อแบบ Star (แยกออกจากจุดหลักดิน)
มาตรฐานการต่อสายดินสำหรับกล้องวงจรปิด
- กล้องและ DVR/NVR ควรต่อสายดินจากจุดเดียวกัน เพื่อป้องกัน Ground Loop
- กล้องที่ติดตั้งนอกอาคาร ควรมี Surge Protector ป้องกันฟ้าผ่า
- สาย Coaxial (กล้อง Analog) มีชีลด์ที่ควรต่อดินที่ปลายด้านเดียวเท่านั้น
ยังไม่มีสายดิน? ให้ช่างต้นช่วย
การติดตั้งระบบสายดินที่ถูกต้องต้องทำโดยช่างไฟฟ้าที่มีความชำนาญ ต้นคอมเซอร์วิส รับออกแบบและติดตั้งระบบสายดินสำหรับห้องเซิร์ฟเวอร์ ตู้แร็ค และระบบกล้องวงจรปิด ครอบคลุมรังสิต ปทุมธานี ลำลูกกา
📞 ติดต่อช่างต้น หรือใช้ ประเมินราคาด้วย AI เพื่อรับราคาประมาณการก่อนนัดช่าง
